辅助燃烧器

1)辅助燃烧器采用后置预混式燃气喷头，在高负荷工况下，可防止脱火;而在低负荷工况下，可将低压燃气与空气预混合，燃烧完全，提高火焰刚性与形状稳定性。这样可使燃烧器达到超过1 :5的大调节比，满足工艺补燃对其负荷大幅度变动的要求。

2)主喷嘴采用内支撑结构，保证较长喷嘴与火盆的同轴度，火焰不偏烧。

3)设置长明灯，在燃烧器负荷大幅变动时始终保持正常燃烧，作为值班火焰对主火焰起持续引燃作用，增强运行安全性且便于点火。

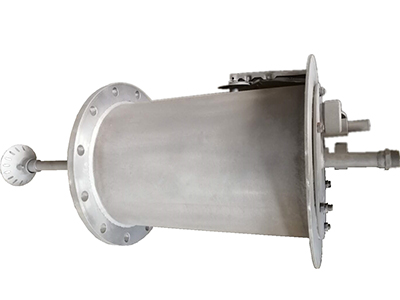

（a）辅助燃烧器外形结构

（a）辅助燃烧器结构原理图
